Moj pokušaj Mini kuće

[Nikola]

Na donjoj slici se vidi nagib krova od 40 stupnjeva. Ne znam mora li baš taj kut, ali taj me broj od početka privlači, odgovara za nagib kolektora, imam dovoljnu visinu potkrovlja, kuća izgleda privlačno, uklapa se u lokalne propise...

Ako na krov stavim kupovni solarni kolektor sa spremnikom, to su visokotlačni sustavi kojima ne treba dodatni spremnik, onda hladna voda koja je u spremniku u potkrovlju može puniti ovaj spremnik tople vode. Još moram provjeriti može li to tako funkcionirati, ali ideja je da potrošnja tople vode može izvući maks. pola spremnika hladne vode. To mi je važno, da recimo ako se tuširam, nasapunam se i ponestane tople vode, da ipak imam mogućnost oprati se hladnom. Ako ova ideja s vanjskim spremnikom tople vode ne prolazi, onda klasičan sustav s odvojenim spremnikom vjerojatno može funkcionirati na isti način, samo stavim spremnik tople pored spremnika hladne vode.

Ono crveno u potkrovlju su dječji kreveti, među njima je oko 2m slobodnog prostora. Na desnoj strani slike nacrtao sam prozor u dnevnom, i kuteve pod kojim sunce upada ljeti i zimi. Tako sam odredio gdje bi mi trebala biti streha, negdje između ove svije linije da propustim svo zimsko sunce, a blokiram svo ljetno. U tom slučaju, jedan krak krova mi je 4m duljine i s južne i sjeverne strane kuće natkriva oko 1-1.2m širine.

Sva se voda čuva ispod kuće. Rekao sam da možda ne trebam podrum, u redu, ali cijelu površinu ispod kuće bih onda koristio za kišnicu. Na krovu je jedan mali FN kolektor koji pokreće pumpicu koja pumpa vodu iz donjeg spremnika u onaj u potkrovlju, dok ga ne napuni. Tako ne trebam hidrofor, i ne trošim energiju kad trošim vodu, nego ju trošim onda kad je ima, za sunčanih dana. Po potrebi, upalim agregat ili na drugi način ispumpam malo vode iz podruma u potkrovlje.

Evo, stručnjaci, mene ovakva kućica zadovoljava. Ima li mana? Može li bolje?

[m2]

Malo sam pogubio konce, pročitati ču još koji put tekst i opet pregledati slike...
U ovim primjerima možeš vidjeti kupaonice:
Vrata se ne otvaraju na komunikaciju (kod tebe na komunikaciju kuhinje)
Tvoja mi se kupaonica čini premala / "izlomljena" - kompostni wc bi bio kanta koju prazniš na komposteru za to?
Ako zatvoriš wc u ormar kupaonica će postati još „manja“
Bolje da je objekt 0,5-1,5m2 veći ali da je sve pristupno / jednostavno (za korištenje i izradu npr. police sa "košarama").
Kolika je visina nadozida u potkrovlju ?
Kolika je visina od gotovog poda do stopa u prizemlju ? (barem 2,55)
Što je mali prostor više "izlomljen" (zidovi, podovi) to izgleda manji
Min. debljine zidova 25cm, ako stavljaš TI uzmi neku „običnu“ jeftiniju opeku a razliku u cijeni do skuplje “pretoči“ u deblju TI.
Bolje = jednostavnije

[m2]

Umjesto dizel agregata... (premda mi se ideja e-bike kao generatora više sviđa!!!)
još kad bi se dalo nabaviti (za normalnu cijenu) i onda loži...

http://www.cyclonepower.com/works.html
How It's Made - Steam Engines

[Nikola]

Pa da, malo jest skučeno, ali to je za sad vikendica, i možda uvijek bude. Ne bih dodavao nepotrebni prostor, samo da jednog dana imam mogućnost trajno živjeti u kući. Kad taj dan dođe, možda djeca neće biti s nama (djeca u gradu, ja u mirovini na selu), pa ću imati puno neiskorištenog prostora. Ovo može biti neki minimum uvjeta za boravak tamo, koji je po meni lako dograđivati. Prije nekoliko godina, ova je obitelj provela 3 tjedna na moru u apartmanu koji je bio možda polovicu ovog prostora i bilo nam je super, s time da se ja skoro nigdje nisam mogao uspraviti jer sam tukao glavom u strop. Zato ne vjerujem da ne bi mogli provesti 3 dana ili tjedana u ovakvoj kućici, bez prigovaranja.

Kupaonica je otpr. 1.5x2m, mislim da je to površina i ove gore na slici koju si poslao. Skicirati ću malo kako sam zamislio to kompostiranje wc-a. Da, odvajao bih tekućinu prije nego se zagadi, i ispuštao je kroz filtere u jezero. Kompostira se samo kruti dio, zapravo suši. Spremnik bi bila kanta, ali razmišljam da to bude jedno kolo površine skoro kao cijela kupaonica, s nizom posuda (npr 6 kom) i kolo se recimo okrene svakih mjesec-dva. Ovisno koliko se boravi u vikendici. Prazni se samo najstariji sadržaj, koji je tada potpuno posušen, i to možda izbacim u šumu (ogrijevnu) ili koristim kao malč, ili umješam u neki kompost. Ne znam što drugo s tim sadržajem, ne vjerujem da će biti neka količina kroz godinu, ako se odvaja tekućina.

Wc u ormaru moram nacrtati pa se možda ni meni ideja ne svidi. Pošaljem sliku kad stignem.

Visina nižeg zida u potkrovlju je 1.1m.

Visina od poda do stropa u dnevnom je cca 2.3m, ali to je naj-proizvoljnija vrijednost. Ta ploča se prekida kod ulaza u kuhinju, tako da to što je kuhinja pola metra viša ne znači da je tamo strop na 1.8m Visina do stropa stropa iznad podija u kuhinji je možda 2.8m.

Kad kažeš min 25 cm, to misliš na debljinu čvrstog dijela zida, bez TI?

A što kažeš, ako radim spremnik za kišnicu ispod kuće, taj spremnik ne mora biti visine čovjeka? Može biti i manje? Samo, onda za malo jeftiniji iskop, i malo manje betonskih blokova, imam puno manje pohranjene kišnice? E sad, ako se uz kuću gradi i jezero, koje akumulira sav višak vode, onda mi zaista ne treba čuvanje jako puno vode pod kućom.

Teren ima pad od 1m na svakih 5m udaljenosti, prema istoku. Ma, lakše bi ga shvatio da mi dođeš jedan vikend na roštilj, s familjom, naravno.

[m2]

Kupaonica je otpr. 1.5x2m, mislim da je to površina i ove gore na slici koju si poslao.
*vidi ako možeš "poravnati" zid kupaonice da ti klizna vrata stanu u zid

Kad kažeš min 25 cm, to misliš na debljinu čvrstog dijela zida, bez TI?
*Da bez TI samo nosivi dio...

A što kažeš, ako radim spremnik za kišnicu ispod kuće, taj spremnik ne mora biti visine čovjeka? Može biti i manje? Samo, onda za malo jeftiniji iskop, i malo manje betonskih blokova, imam puno manje pohranjene kišnice? E sad, ako se uz kuću gradi i jezero, koje akumulira sav višak vode, onda mi zaista ne treba čuvanje jako puno vode pod kućom.
* kad odabereš tlocrt za gradnju pogledaj koliko ti je ispod ostalo pa iz potrošnje slijedi visina ako si npr. 3 mjeseca godišnje gore treba ti cca 30m3

Teren ima pad od 1m na svakih 5m udaljenosti, prema istoku. Ma, lakše bi ga shvatio da mi dođeš jedan vikend na roštilj, s familjom, naravno.
* bilježim se samo legalizacija da se riješim

[m2]

http://www.thetinylife.com/tag/micro-house/#!prettyPhoto


http://www.thetinylife.com/ryans-tiny-house/tiny-house-building-checklist/ !

[Nikola]

Dosta sam skicirao, pokušavao izravnati onaj zid kako si preporučio, i došao do ideje da izbacim wc. Ako je wc izvan temelja kuće, onda ispod mogu raditi što hoću. Ispod wc-a mogu imati puno veći spremnik, koji je srećom izvan kuće pa je lakše rukovanje njime. Mogu sam graditi wc, pa ako prva gradnja nije potpuno uspješna mogu ga razbiti i ponovno napraviti bolje, ili ići na kupovno rješenje, itd.

Kad sam izbacio wc iz kuće, onda mi više nije trebao povišeni pod u kupaonici, spustio sam kupaonicu na razinu dnevnog, ali onda mi više nije mogao ulaz biti iz kuhinje. E onda sam morao malo zarotirati elemente... i došao do više raznih kombinacija, jedna od njih je dolje.

U ovoj varijanti, kupaonica bi bila otpr. 1.5x1.5m minus trokutić, plus posebna prostorijica za wc. Nedostaje mi perilica rublja u kupaonici. Sva voda je tu, uključujući spremnik s toplom, pa bi bilo normalno imati perilicu u kupaonici ili kuhinji. Možda u kuhinji.

[Nikola]

Evo tlocrt cijele kuće u slučaju gornje varijante.

[Nikola]

Pretpostavljam da onaj dio o stepenicama koje vode u potkrovlje nije bio jasan. Evo da skiciram taj detalj.

1. U kutu kuće napravim polovicu stepenica, koje vode do neke visine od oko 1.5m gdje je podij.

2. Iznad stepenica stavim pregradu, koja mi zapravo treba samo ako ću imati još jednu prostoriju, za goste. Možda mi je to ipak prekomplicirano, preskupo rješenje samo da bih imao mogućnost nekoga ugostiti, ali eto nek za sad stoji i ta mogućnost.

3. Sad za tu pregradu uhvatim vrata koja imaju 2 položaja. Kad su naslonjena na stepenište, onda skrivaju nešto što je ispod stepenica, a ujedno i sama vrata mogu imati neku dubinu, poput vrata frižidera, i na njima može stajati nešto. Drugi položaj je kad se vrata otvore, i kad se ormar izvuče do vrata. Sad vrata zatvaraju prostoriju koja je nastala iza ormara.

[m2]

Gledam kvadrature koje postižeš (+ možda bez podruma) => samo razmišljam možda ovo ima više smisla?
Možeš napraviti u Ri (preko zime) i onda je odvezeš gore
bonus možeš otići na neki permablic u punom komforu

[Nikola]

Nisam puno razmišljao o kući na kotačima i vjerojatno neću, ali ovo što bih ja napravio se sigurno može napraviti i u pokretnoj varijanti.

Ne razmišljam o kotačima iz više razloga. Na terenu je previše stvari napravljeno kao trajno, recimo posađene voćke koje će svoj maksimum davati za 20 godina, pa ne vjerujem da ću se micati od tuda. Ako i budem prodavao teren, prodati ću ga s kućom. Ne razmišljam o kotačima i zato što mi žena i djeca ne mogu živjeti tako. Ja mogu i u šatoru, ali oni vole osjećaj zidanog objekta. Također, betonski spremnik mi se čini kao najpovoljnije čuvanje vode u većim količinama. Vjetar na livadi prilično jako puše, čupa stabla s korijenjem, odnijeti će mi kuću koja je svojom duljom stranicom okrenuta prema vjetru, pogotovo ako je uska da može putovati cestom. Možda bi problem bio s legalizacijom. Nemam toplinsku masu, sve su laki materijali. Itd. Previše nepoznanica koje bi me omele u ostvarivanju cilja.

Kvadratura je za sad 18 m2 s tim vanjskim wc-om. Bez podruma. Ako svu opremu mogu smjestiti u potkrovlje iznad kuhinje i kupaonice, onda bih žrtvovao i ugođaj da silazim u podrum po krumpir. Možda bih radio "zemunicu" za krumpir, tj. root cellar kakve radi Holzer, negdje vrlo blizu kući. Gradnja spremnika za vodu bi mogla biti jeftinija nego gradnja pravog podruma, pa bih time bio i korak bliži realizaciji ovog plana.

[m2]

Nisam puno razmišljao o kući na kotačima i vjerojatno neću, ali ovo što bih ja napravio se sigurno može napraviti i u pokretnoj varijanti.

Ne razmišljam o kotačima iz više razloga. Na terenu je previše stvari napravljeno kao trajno, recimo posađene voćke koje će svoj maksimum davati za 20 godina, pa ne vjerujem da ću se micati od tuda. Ako i budem prodavao teren, prodati ću ga s kućom. Ne razmišljam o kotačima i zato što mi žena i djeca ne mogu živjeti tako. Ja mogu i u šatoru, ali oni vole osjećaj zidanog objekta. Također, betonski spremnik mi se čini kao najpovoljnije čuvanje vode u većim količinama. Vjetar na livadi prilično jako puše, čupa stabla s korijenjem, odnijeti će mi kuću koja je svojom duljom stranicom okrenuta prema vjetru, pogotovo ako je uska da može putovati cestom. Možda bi problem bio s legalizacijom. Nemam toplinsku masu, sve su laki materijali. Itd. Previše nepoznanica koje bi me omele u ostvarivanju cilja.

Kvadratura je za sad 18 m2 s tim vanjskim wc-om. Bez podruma. Ako svu opremu mogu smjestiti u potkrovlje iznad kuhinje i kupaonice, onda bih žrtvovao i ugođaj da silazim u podrum po krumpir. Možda bih radio "zemunicu" za krumpir, tj. root cellar kakve radi Holzer, negdje vrlo blizu kući. Gradnja spremnika za vodu bi mogla biti jeftinija nego gradnja pravog podruma, pa bih time bio i korak bliži realizaciji ovog plana.

Znam da te ne zanimaju kotači to si rekao još na početku
Kako ti ovo paše:
Stroj za pranje r.              0,61 m2
Tuš                            0,72 m2
WC                            1,37 m2
Hodnik/Garderoba          2,95m2
Dnevni b. s kuh. i blag. 11,47 m2
Soba                             11,00 m2
Netto:                          28,12 m2

Netto projekcija:            17,39 m2
Brutto (zidovi 25cm):    22,32 m2

Spremnik za vodu cca 6m3 prema slici, ako bi H=3,5 cca 15,5m3 => 2-3 mjeseca vode
Imaš možda podatak koliko mm ti padne god. (možda mm po mjesecima)?
Soba može imati 3 kreveta, ali onda bez ormara u sobi.
Ispod WC-a imaš prostor za kompostiranje, dimenzije su takve da ti plastične kante
(sa kotačićima) za skupljanje komunalnog otpada mogu poslužiti za skupljanje...
Ima puno mjesta u ugradbenim ormarima stoga ti i ormar u DB, kuh. i blag.
ne traba nacrtao sam ga kao moguću opciju.

[Nikola]

Imam godišnje 1600mm oborina, prema višegodišnjem prosjeku, i to pravilno raspoređenih kroz godinu, odnosno prosjeci ne pokazuju sušna ljeta.

Skica izgleda dobro, samo trebam par objašnjenja. Kako da "okrenem" kuću? Meni bi odgovaralo da dječja soba ima pogled na istok, pa bi onaj wc onda išao na zapad, gdje je teren najviši. U tom slučaju tamo gdje je stol, to bi bila južna strana, s većim prozorima, i vjerojatno izlazom u vrt. Možda bi ulaz bio na toj južnoj strani? Ili na sjevernoj, tu gdje su stepenice prema hodniku? Jer, ako okrenem kuću suprotno, sve funkcionira i tako, samo mi je dječja soba na zapadu, i prozor prema zapadu, što kažu nije baš dobro (uspavaju se).

Sjenu mi rade solarni kolektori, kao u onim starijim nacrtima?

Iznad hodnika držim spremnik s hladnom i toplom vodom, ili samo toplom? Ostaješ li pri ideji da kad je sunčano, pumpam vodu u gornji spremnik, koji mi osigurava vodu za domaćinstvo kad pumpa ne radi?

Gdje mičem stol iz blagovaone kad se spava? Možda se može sklapati na sjeverni zid (poput daske za glačanje)? A stolice? Koristi li se ležaj ujedno kao klupa uz stol, ili prozorska daska? Jer mi nema logike da u maloj kući držim 6 stolica, pa čak i da su sklopive opet zauzimaju mjesto?

Kako funkcionira taj krevet, diže se uz zid, ili je klasičan kauč na razvlačenje? Ako se sklapa, tj. ne diže se, onda iznad njega mogu imati i prozor prema istoku. Istočni prozori su mi općenito važni i zbog lijepog ugođaja (pogled na šumu) i zato što su jutra hladna pa želim da sunce čim prije počne grijati kuću.

Nije predviđeno da imam neki komad namještaja koji je tipičan za dnevne sobe, poput vitrine s knjigama, televizorom i sl? Mislim, nije ni potrebno, dapače, tehnikalije ako bi i došle, išle bi djeci u sobu, meni je potrebnija motika.

[m2]

Imam godišnje 1600mm oborina, prema višegodišnjem prosjeku, i to pravilno raspoređenih kroz godinu, odnosno prosjeci ne pokazuju sušna ljeta.

*Ako je lindra krova (bez TI) 50cm Pkrova = 33,22m2  uz 1600mm => 4,43 m3 vode prosječno mjesečno sa krova, ako si gore tri mjeseca i trošiš 6,5m3 mjesečno, a dolaziš na punu cisternu 12 m3 , uzmimo da će pasti 2,5 m3 mj. , a ne 4,43 m3 mj. prosječno, poslije tri mjeseca ostaješ na 0,00 m3 => dubina do vodnog lica cisterne 2,75 tj. 3m

Skica izgleda dobro, samo trebam par objašnjenja. Kako da "okrenem" kuću? Meni bi odgovaralo da dječja soba ima pogled na istok, pa bi onaj wc onda išao na zapad, gdje je teren najviši. U tom slučaju tamo gdje je stol, to bi bila južna strana, s većim prozorima, i vjerojatno izlazom u vrt. Možda bi ulaz bio na toj južnoj strani? Ili na sjevernoj, tu gdje su stepenice prema hodniku? Jer, ako okrenem kuću suprotno, sve funkcionira i tako, samo mi je dječja soba na zapadu, i prozor prema zapadu, što kažu nije baš dobro (uspavaju se).

*Kao što si opisao…
Ulaz bi bio na strani stepenica iz DB, kuh. i blag tj. na sjevernoj strani.
Jug bi bio na str. stola => izlaz u vrt/staklenik, na tu str. i hodnik ima otvoren francuski prozor koji može poslužiti za izlazak vani pri visokom snijegu (do 1,5m).

*Ako ti više paše da je dj. Soba prema zapadu možemo na krovu otvoriti mali prozor prema istoku djecu da budi sunce ujutro kroz taj prozor (ujedno je i izlaz na krov).
Tada i sjedenje prema skici u DB ide na zapad...

Sjenu mi rade solarni kolektori, kao u onim starijim nacrtima?

*Da i iznad njih je termosifonski solarni bojler koji je niže od spremnika hladne vode. Za spremnik hladne vode može poslužiti prepravljeni bojler od 80 L (uredno i ima izolaciju)

Iznad hodnika držim spremnik s hladnom i toplom vodom, ili samo toplom? Ostaješ li pri ideji da kad je sunčano, pumpam vodu u gornji spremnik, koji mi osigurava vodu za domaćinstvo kad pumpa ne radi?

*To mi se čini jednostavnije/jeftinije nego hidrofor jer ti ne trebaju baterije.

Gdje mičem stol iz blagovaone kad se spava? Možda se može sklapati na sjeverni zid (poput daske za glačanje)? A stolice? Koristi li se ležaj ujedno kao klupa uz stol, ili prozorska daska? Jer mi nema logike da u maloj kući držim 6 stolica, pa čak i da su sklopive opet zauzimaju mjesto?

*Stol i stolice bi bili sklopivi, a mogli bi se koristiti i vani (ljetni ručak i sl.), imam kući rasklopivi ležaj i može poslužiti kao klupa, poslao sam ti i „starije“ slike gdje je moguće da 6 osoba sjedi za stolom, ali bi bolje išao stol sa 4 stolice (svaka na svojoj str.) ako bi se stol „produžio“ onda bi sklopljeni ležaj poslužio kao klupa (multifunkcionalnost…)

Kako funkcionira taj krevet, diže se uz zid, ili je klasičan kauč na razvlačenje? Ako se sklapa, tj. ne diže se, onda iznad njega mogu imati i prozor prema istoku. Istočni prozori su mi općenito važni i zbog lijepog ugođaja (pogled na šumu) i zato što su jutra hladna pa želim da sunce čim prije počne grijati kuću.

*Rasklopivi ležaj, ispod se izvuče ladica a ploha se iz ladice izdigne na visinu za spavanje => prozor prema istoku (tj, zapadu ako odlučiš okrenuti obj.)

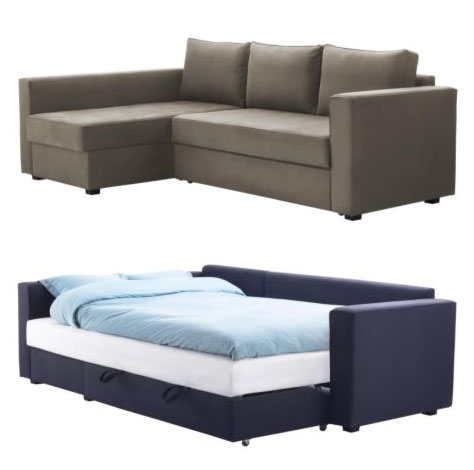

Ako nema ormara u DB. kuh. i blag. onda može ići ovako nešto za sjedenje spavanje (čini mi se to praktičnije nego ovo na skici)


Nije predviđeno da imam neki komad namještaja koji je tipičan za dnevne sobe, poput vitrine s knjigama, televizorom i sl? Mislim, nije ni potrebno, dapače, tehnikalije ako bi i došle, išle bi djeci u sobu, meni je potrebnija motika.

*Ispod stubišta je mali prostor za drva a u gornje stubište bi stala mala biblioteka
Ako se baš želi na sjeverni zid se može staviti TV…
U spremištu za kompostiranje bi se našlo nešto mjesta za alat...
Iznad sjevernih vrata ide konzolno dvostrešni krović...

[Nikola]

Prođem sa ženom pa ti javim, ali meni je super.

Se isplati spremnik hladne vode (onaj ispod hodnika i kupaonice) uključiti u toplinsku masu objekta? Ako je dio toplinske mase, onda mi poseban solarni kolektor može grijati samo tu vodu i time cijeli objekt. Objekt bi bio topao i dugo nakon što se vrijeme pokvarilo i nema sunca. Zapravo, kako spremnik vode ima južni zid, taj bi se zid mogao ostaviti neizoliran, a ispred njega ili staklo (trombov zid) ili staklenik ispred cijele kuće, ili jedno i drugo.
